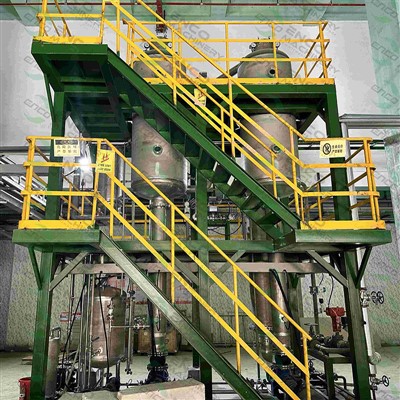

Double efè Evaporator
Prensip k ap travay nan evaporator efè doub
Yon evaporatè doub efè se yon sistèm milti-etap ki réutilize vapè ki te pwodwi nan yon etap ("premye efè") pou chofe pwochen etap la ("dezyèm efè"), sa ki amelyore efikasite enèji siyifikativman konpare ak yon sèl efè -evaporator.
Etap-pa-Dekonpozisyon
- Likid pwosesis la (pa egzanp, dlo ize, sèl, oswa ji) antre nan premye efè evaporator la.
- Entwodwi vapè fre (tanperati wo-, gwo-presyon) nan echanjeur chalè a pou chofe likid la.
- Pandan likid la bouyi, dlo evapore, pwodui vapè prensipal epi kite yon solisyon pasyèlman konsantre.
- Vapè prensipal ki soti nan premye efè a ap dirije nan dezyèm evaporateur efè a.
- Dezyèm efè a opere nan yon presyon ki pi ba (e konsa yon pwen bouyi pi ba), sa ki pèmèt vapè prensipal la sèvi kòm sous chofaj pou dezyèm etap la.
- Se likid ki pasyèlman konsantre soti nan premye efè a manje nan dezyèm efè a.
- Vapè prensipal la kondanse nan echanjeur chalè dezyèm efè a, transfere chalè inaktif pou evapore dlo adisyonèl nan likid la.
- Sa a jenere vapè segondè ak plis konsantre likid la.
- Diferans presyon ant de efè yo asire transfè chalè efikas:
① Premye efè a opere nan pi wo presyon / tanperati.
② Dezyèm efè a opere anba vakyòm oswa pi ba presyon, sa ki pèmèt vapè reutilize.
- Konsepsyon etap sa a diminye konsomasyon vapè fre a prèske 50% konpare ak sistèm sèl -efè.
- Evaporatè doub efè reyalize pi wo ekonomi vapè (kg dlo evapore pou chak kg vapè itilize).
- Ekonomi vapè tipik se ~ 1.8-2.0, sa vle di 1 kg vapè fre evapore ~ 2 kg dlo.
- Se enèji elektrik prensipalman itilize pou ponp ak sistèm vakyòm.
- Se vapè kondanse ki soti nan tou de efè yo kolekte kòm distile (dlo pi).
- Se likid final la konsantre egzeyate nan dezyèm efè a.
- Gaz ki pa -kondansab yo retire atravè sistèm vakyòm pou kenbe gradyan presyon.
Tipik Double -Efè Evaporasyon: Pwojè tretman dlo ize Na2SO4 nan Lachin
Avantaj kle nan evaporasyon doub-efè
Redwi depans enèji lè w itilize vapè ant efè yo.
Apwopriye pou chalè-materyèl sansib akòz pi ba pwen bouyi nan efè ki vin apre yo.
Konsepsyon évolutive (kapab pwolonje a trip-efè oswa plis pou plis efikasite).
Konsiderasyon prensipal yo pou konsepsyon evaporator -double efè
(A) efikasite tèmodinamik ak konsepsyon sistèm
1. Presyon gradyan konsepsyon ant efè
● Segondè presyon nan efè a premye ak presyon ki ba nan dezyèm efè a: Se sistèm nan vakyòm yo itilize pou kenbe anviwònman an presyon ki ba nan dezyèm efè a pou asire ke vapè segondè a soti nan premye efè a ka efektivman transfere nan dezyèm efè a kòm yon sous chalè.
● Konpansasyon BPE: BPE nan solisyon segondè-salinity oswa gwo-viskozite yo dwe enkli nan kalkil la pou evite tanperati evaporasyon ensifizan nan dezyèm efè a.
2. Ekonomi vapè
● Ekonomi vapè sib la se 1.8–2.0 (sa vle di . 1 kg vapè fre evapore 1.8–2.0 kg dlo), epi diferans tanperati transfè chalè a ak zòn transfè chalè ant efè yo bezwen optimize.
● Segondè vapè kondansasyon chalè rekiperasyon: Se chalè a fatra nan dlo kondansasyon itilize pou prechofe likid la anvan tout koreksyon.
3. Zòn transfè chalè ak distribisyon diferans tanperati
● Zòn transfè chalè nan premye efè a bezwen matche ak karakteristik tanperati ki wo nan vapè fre a, ak dezyèm efè a bezwen adapte yo ak presyon ki ba ak kondisyon tanperati ki ba.
● Evite twò piti (sa ki lakòz efikasite transfè chalè redwi) oswa twò gwo (sa ki lakòz risk dekale) tanperati diferans ant efè.
(B) Seleksyon materyèl ak konsepsyon anti-echèl
1. materyèl kowozyon rezistans
● Premye efè: SS316L oswa duplex Nerjaveèi pi pito pou anviwònman tanperati ki wo ak presyon ki wo.
● Dezyèm efè: Si trete solisyon ion klori (tankou desalinasyon dlo lanmè), Titàn oswa nikèl -alyaj ki baze sou (tankou Hastelloy) yo nesesè.
2. Estrateji anti-echèl ak netwayaj
● Konsepsyon miray anndan tiyo lis pou diminye depo echèl.
● Entegre sistèm netwayaj CIP sou entènèt (tankou sik lave asid/alkali) pou retire regilyèman depo echèl nan echanjeur chalè entè-efè.
● Pou materyèl ki gen tandans dekale, yo ka ajoute ajan anti-oswa yo ka itilize ponp sikilasyon fòse pou amelyore likidite.
(C) optimize enèji ak rekiperasyon chalè
1. Prechofaj sistèm
● Anvan likid la anvan tout koreksyon antre nan premye efè a, li prechofe lè l sèvi avèk dlo kondanse oswa chalè dechè soti nan dezyèm efè segondè vapè nan yon prechofaj diminye konsomasyon vapè fre.
2. Rekiperasyon kondansasyon
● Dlo a kondanse (segondè pite) soti nan premye ak dezyèm efè yo ka refè pou renouvèlman dlo chodyè oswa pwosesis reutilizasyon.
3. optimize sistèm vakyòm
● Sèvi ak gwo-ponp jè vapè efikasite oswa ponp vakyòm bag likid pou diminye dezyèm presyon efè a a 0.1-0.3 bar (presyon absoli) pou asire itilizasyon efikas diferans tanperati ant efè yo.
(D) Sistèm kontwòl ak konsepsyon sekirite
1. Automatisation kontwòl
● PLC/DCS sistèm siveyans tan reyèl-:
① Nivo likid, tanperati, ak presyon nan premye ak dezyèm efè yo.
② Balans koule nan materyèl transmèt ponp ant efè.
● Kontwòl balans presyon: Kenbe yon gradyan presyon ki estab ant efè pa ajiste pouvwa a nan ponp lan vakyòm ak ouvèti a nan valv la ant efè.
2. Pwoteksyon sekirite
● Anti-pwoteksyon boule sèk: Otomatikman fèmen vapè chofaj la lè nivo likid la nan efè a twò ba.
● Vacuum sistèm fay alam: Anpeche ogmantasyon nòmal nan presyon an efè dezyèm nan lakòz stagnation evaporasyon.
● Valv soulajman twòp presyon: Pou fè fas ak risk pou plis pase -limite presyon vapè nan premye efè a.
Double -Efè Evaporasyon Pri ak lòt faktè konparezon
|
S/N |
Double -Efè Evaporator |
MVR Evaporator |
Single -Evaporator Efè |
TVR Evaporator |
||
|
Pri envestisman inisyal |
Mwayen |
Segondè |
Ba |
Mwayen |
||
|
Pri fonksyònman |
Mwayen-Ba (depann sou pri vapè) |
Ba (depann de pri elektrisite) |
Segondè (segondè konsomasyon vapè) |
Mwayen (vapè + elektrisite minè) |
||
|
Efikasite enèji |
Modere (itilizasyon kaskad enèji tèmik) |
|
Ba |
Modere (depann sou efikasite ejector) |
||
|
Kondisyon antretyen |
Ba (ponp, sistèm vakyòm) |
Segondè (konpresè, sele) |
Ba (ponp, aparèy chofaj) |
Mwayen (ejecteur, tiyo) |
||
|
Aplikasyon tipik |
Vapè-rejyon rich, pwodiksyon kontinyèl mwayen-echèl |
Pri elektrisite ki ba, gwo -konsantrasyon/wo-BPE solisyon |
Ti-operasyon echèl/pakèt |
Disponibilite vapè ak ekonomi enèji modere |
Endistri manje ak bwason: konsantrasyon ji, pwosesis letye (tankou lèt kondanse), pwodiksyon siwo.
Endistri chimik: kristalizasyon sèl (tankou klori sodyòm, silfat sodyòm), rekiperasyon sòlvan (etanòl, methanol).
Endistri famasetik: konsantrasyon nan ekstrè medikaman Chinwa, pirifikasyon nan engredyan aktif nan bouyon fèmantasyon.
Tretman dlo ize: rediksyon dlo ize endistriyèl, gwo -sèl dlo ize pre-konsantrasyon (pou sistèm zewo likid egzeyat).
Desalination dlo lanmè: pretretman nan dlo lanmè oswa dlo salmè pou diminye chaj la nan sistèm osmoz inverse.
Endistri kaka ak papye: konsantrasyon likè nwa ak rekiperasyon pwodui chimik (tankou lignin, soda mordan).
Jaden pwoteksyon anviwònman: tretman rediksyon volim nan fatra danjere (likid radyo-aktif, depo lwil oliv).
Endistri enèji: konsantrasyon ak reutilize dlo ize refwadisman gwo kay won.
Pwosesis metal: rekiperasyon iyon metal soti nan dlo ize galvanoplastie (tankou nikèl ak zenk).
Agrikilti: konsantrasyon angrè likid oswa rekiperasyon solisyon pestisid.
Nou byen -koni kòm youn nan dirijan manifaktirè evaporatè doub efè ak founisè nan Lachin. Tanpri asire w ke ou achte koutim fè doub efè evaporator nan faktori nou an. Kontakte nou pou plis detay.
